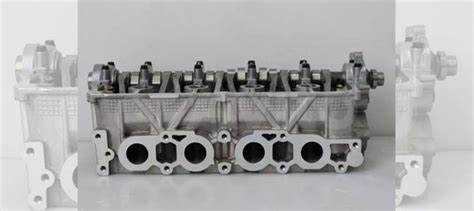

Установка головки блока цилиндров двигателя G16A

Установка головки блока цилиндров (ГБЦ) является критически важным этапом в обслуживании и ремонте двигателя G16A. Этот процесс требует внимательности и точности, так как от правильно выполненной работы зависит надежность и долговечность двигателя. Неправильная установка ГБЦ может привести к серьезным поломкам и увеличению расходов на ремонт.

В данной статье мы представим пошаговую инструкцию по установке ГБЦ для двигателя G16A. Вы узнаете, какие инструменты и материалы понадобятся, а также получите рекомендации по выполнению каждого этапа работы. Следуя нашим советам, вы сможете выполнить установку качественно и без лишних проблем.

На протяжении инструкции мы уделим внимание важным моментам, таким как подготовка поверхности, использование герметиков и правильный порядок затяжки крепежных элементов. Каждое из этих действий имеет значение для правильной работы двигателя и предотвращения утечек масла или охлаждающей жидкости.

Давайте начнем и разберемся в деталях, как установить ГБЦ двигателя G16A, чтобы ваш автомобиль вновь обрёл мощность и производительность.

Подготовка к установке ГБЦ

Перед установкой головки блока цилиндров (ГБЦ) двигателя G16A важно выполнить несколько ключевых этапов подготовки. Они помогут обеспечить качественную установку и дальнейшую безпроблемную работу двигателя.

Основные шаги подготовки:

Уделите время каждому из этих шагов, так как правильно проведенная подготовка существенно сократит риск возникновения проблем в будущем.

Необходимые инструменты и материалы

Для успешной установки головки блока цилиндров (ГБЦ) двигателя G16A вам понадобятся следующие инструменты и материалы:

Инструменты:

• Набор ключей (накидные и рожковые) различных размеров
• Торцевые головки с трещоткой
• Отвертки (крестообразные и плоские)
• Моментный ключ для правильного затяжки болтов
• Ножевой инструмент для резинок и прокладок
• Ключ для регулировки клапанов (если требуется)
• Плоскогубцы и пассатижи
• Лопатка или шпатель для удаления старых прокладок
• Стенды для поддержки головки блока (если необходимо)
• Лампочка или аккумуляторный фонарь для обеспечения хорошей видимости

Материалы:

• Новая прокладка головки блока цилиндров
• Комплект болтов для крепления ГБЦ (если старые не подходят)
• Смазка для резьбы болтов (если необходимо)
• Специальный состав для герметизации, если это предписано производителем
• Авиабензин или другой очиститель для подготовки поверхностей

При наличии всех перечисленных инструментов и материалов установка ГБЦ пройдет более эффективно и без осложнений.

Снятие старой головки блока

Перед началом снятия головки блока необходимо убедиться, что вы полностью отключили все подающие жидкости и электрические соединения. Удалите все провода и шланги, которые мешают доступу к ГБЦ. Запоминайте положение каждого соединения, чтобы упростить дальнейшую сборку.

Сначала открутите крышку головки блока, чтобы получить доступ к её креплениям. При этом используйте специальный ключ для отворачивания болтов, соблюдая порядок, указанный в инструкции. Обычно рекомендуется работать от центральных точек к краям, чтобы избежать деформации.

После откручивания болтов, аккуратно поднимите головку блока. Если она прилипла из-за уплотнительного материала, аккуратно воспользуйтесь деревянным или пластиковым инструментом, чтобы избежать повреждения поверхностей. Не используйте металлические предметы, так как они могут оставить царапины.

Убедитесь, что прокладка головки блока осталась на месте, если она не повреждена. Если она требует замены, запомните, где находились её крайние элементы, чтобы установку новой произвести корректно. Очистите поверхность блока цилиндров от остатков старой прокладки и загрязнений.

После полного снятия головки блока проверьте состояние всех компонентов. Если выявлены повреждения, запланируйте замену или ремонт соответствующих деталей перед установкой новой головки блока.

Очистка поверхности блока цилиндров

Перед установкой головки блока цилиндров необходимо тщательно очистить поверхность блока от загрязнений и остатков старой прокладки. Это обеспечит надежное прилегание новой прокладки и предотвратит возможные утечки масла и охлаждающей жидкости.

1. Инструменты и материалы:

   • Металлический шпатель или скребок
   • Шлифовальная бумага (грит 120-240)
   • Чистящие средства (например, уайт-спирит или ацетон)
   • Моющее средство и вода
   • Ватные диски или чистые тряпки

2. Удаление старой прокладки:

   • С помощью шпателя аккуратно удалите остатки старой прокладки с поверхности блока, избегая повреждения алюминия.
   • Если остались труднодоступные участки, можно использовать шлифовальную бумагу.

3. Очистка поверхности:

   • После удаления прокладки обработайте поверхность блока чистящим средством и вытрите ее тряпкой.
   • Проверьте поверхность на наличие неровностей и повреждений.

4. Финальная проверка:

   • Убедитесь, что поверхность сухая и чистая перед установкой новой головки блока.
   • При наличии ржавчины или коррозии обработайте поверхность специальным средством для восстановления.

Тщательная очистка поверхности блока цилиндров является важным этапом, который влияет на дальнейшую работу двигателя и срок службы его компонентов.

Укладка прокладок и прокладочных материалов

Перед укладкой прокладок следует убедиться, что все поверхности чисты и готовы для монтажа. Если вы используете резиновую или силиконовую прокладку, проверьте ее целостность и наличие повреждений.

При укладке прокладки на головку блока цилиндров начните с установки ее в заранее подготовленные канавки. Обратите внимание на правильное позиционирование: прокладка должна совпадать с соответствующими отверстиями для болтов и каналами для охлаждающей жидкости.

Если в конструкции используются герметизирующие составы, их применение должно соответствовать рекомендациям производителя. Наносите герметик равномерным слоем, избегая избыточного количества, чтобы предотвратить его выдавливание в моторное пространство при установке ГБЦ.

После укладки прокладки, проверьте ее положение еще раз, убедитесь, что она фиксированно прилегает ко всем контактирующим поверхностям. Если прокладка имеет направления, соблюдайте указанные на ней метки. Это поможет обеспечить надежное уплотнение и правильную работу двигателя.

Теперь можно переходить к установке головки блока цилиндров. Перед этим убедитесь, что все элементы находятся на своих местах, а прокладка не сдвинулась во время подготовки к монтажу.

Правильная установка новой ГБЦ

1. Подготовка новой ГБЦ:

   • Проверьте поверхность новой ГБЦ на наличие повреждений или загрязнений.
   • Убедитесь, что все каналы для масла и охлаждающей жидкости свободны от посторонних предметов.
   • При необходимости установите новые элементы, такие как клапаны и пружины.

2. Установка прокладок:

   • Установите новую прокладку блока цилиндров на подготовленную поверхность блока.
   • Убедитесь, что прокладка правильно позиционирована и соответствует всем каналам.

3. Монтаж ГБЦ:

   • Совместите новую ГБЦ с прокладкой на блоке, следя за тем, чтобы все каналы совпадали.
   • Осторожно опустите ГБЦ на блок, избегая механических повреждений.

4. Закрепление ГБЦ:

   • Согласно техническим рекомендациям, установите болты для крепления ГБЦ.
   • Затягивайте болты в правильной последовательности и с необходимым моментом затяжки. Обычно это производится в несколько этапов: сначала незатянутые, затем финальная затяжка.

5. Проверка установки:

   • Проверьте корректность установки головки с учетом направляющих и крепежных элементов.
   • Убедитесь, что все соединения и детали на месте и правильно закреплены.

Следуя данным шагам, вы обеспечите надежное функционирование двигателя и минимизируете риск возникновения проблем в будущем.

Технические характеристики крепежных элементов

Правильный выбор и использование крепежных элементов напрямую влияет на долговечность и производительность двигателя. Рекомендуется применять только оригинальные или высококачественные заменители.

Последовательность затяжки болтов

При установке головки блока цилиндров G16A необходимо строго соблюдать порядок и момент затяжки болтов, чтобы обеспечить надежное соединение и избежать деформации. Рекомендуется проводить затяжку в несколько этапов.

Первый этап — проведение предварительной затяжки. Сначала все болты следует затянуть до усадки с использованием точного момента, равного 30 Нм. Постепенно затягивайте болты, начиная с центрального и двигаясь к краям в порядке увеличения радиуса. Это позволит избежать перекоса головки и обеспечит равномерное распределение усилия.

Второй этап — основной. После предварительной затяжки каждый болт следует затянуть до окончательного момента, равного 70 Нм, следуя тому же порядку. Убедитесь, что все болты равномерно затянуты.

Третий этап — проверка. После всех операций рекомендуется повторно проверить момент затяжки болтов через 1000 км пробега, чтобы убедиться, что они не ослабли.

При затяжке важно избегать чрезмерного усилия, так как это может привести к повреждению резьбы или самой головки блока. Используйте динамометрический ключ для точного соблюдения параметров затяжки.

Проверка корректности установки ГБЦ

После завершения установки головки блока цилиндров (ГБЦ) необходимо провести ряд проверок для подтверждения правильности всех операций. Это обеспечит надежную работу двигателя и предотвратит возможные последствия, связанные с ошибками при установке.

1. Проверка визуального состояния:

   • Убедитесь, что все прокладки и прокладочные материалы установлены правильно и без повреждений.
   • Проверьте отсутствие загрязнений и посторонних предметов на поверхности блока и головки.

2. Проверка закрепления ГБЦ:

   • С помощью динамометрического ключа выполните проверку усилия затяжки болтов в соответствии с указанными на чертеже значениями.
   • Убедитесь, что болты затянуты последовательно, согласно рекомендованной схеме.

3. Проверка зазоров:

   • Измерьте зазоры между клапанами и щупами, если это предусмотрено конструкцией двигателя.
   • При необходимости отрегулируйте величину зазоров согласно инструкции.

4. Проверка системы охлаждения:

   • Заполните систему охлаждения жидкостью и проверьте на наличие утечек.
   • Запустите двигатель и проверьте, нет ли перегрева или неполадок в работе системы.

5. Финальная проверка:

   • После первого прогрева двигателя проверьте уровень масла и системы охлаждения.
   • Слушайте двигатель на предмет посторонних шумов, которые могут указывать на проблемы с установкой.

Следуя вышеуказанным пунктам, вы сможете убедиться в правильности установки ГБЦ, что существенно повысит надежность работы вашего двигателя.

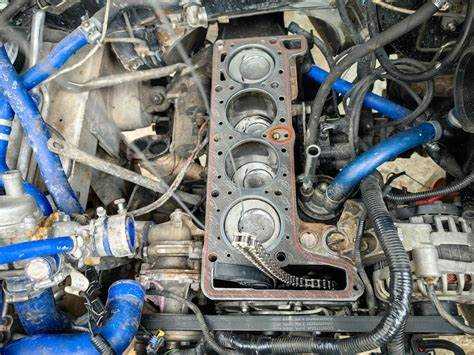

Тестирование на герметичность системы

После установки головки блока цилиндров необходимо провести тестирование на герметичность системы, чтобы убедиться в отсутствии утечек. Эту процедуру желательно осуществить перед запуском двигателя.

Для проверки герметичности системы можно использовать манометр или специализированный набор для тестирования давления. Сначала снимите крышку клапанов и накачайте воздух в цилиндры через свечные отверстия, следя за изменениями на манометре.

Если давление быстро падает, это свидетельствует о возможной утечке. Утечки могут происходить через прокладки, трещины в самой головке блока или блоке цилиндров.

Также стоит проверить систему охлаждения. Наполнив систему антифризом, внимательно осмотрите все соединения, радиатор и патрубки на наличие капель жидкости, которые могут указать на проблемы с герметичностью.

Если во время проверки на герметичность выявлены проблемы, рекомендуется повторно проверить правильность установки ГБЦ и натяжение болтов, а также состояние используемых прокладок.

Тщательное тестирование поможет избежать серьезных проблем в будущем и обеспечит надежную работу двигателя.
