Распиновка дмрв бош 4 провода

Для корректной работы датчика массового расхода воздуха необходимо строго следовать конкретной схеме соединений. Неправильное подключение может привести к сбоям в работе двигателя и неэффективной подаче топлива. Проверьте, чтобы соединения совпадали с указанными значениями: например, контакт 1 часто отвечает за Питание, контакт 2 – за Землю, контакт 3 – за Сигналы от датчика показаний, а контакт 4 – за Возврат к контроллеру.

Подбор правильного разъема также играет важную роль. Чаще всего используются КЛ-образные или круглые разъемы, которые могут не совпадать с оригинальной схемой. Следите за тем, чтобы разъем был надежным и не поддавался коррозии, так как это может влиять на точность показаний датчика.

И наконец, для улучшения самодиагностики стоит использовать специализированные приложения или оборудование. Это поможет в будущем решить проблемы до их серьезного появления. Внимание к деталям и соблюдение схем помогут избежать множества неприятностей с работой двигателя.

Что такое датчик массового расхода воздуха и его функции

Датчик массового расхода воздуха измеряет количество поступающего в двигатель воздуха. Основная функция заключается в определении объема воздуха, который попадает в цилиндры, что позволяет двигателю оптимально смешивать топливо с воздухом. Это критически важно для правильной работы системы впрыска топлива и обеспечения эффективного сгорания.

Данный компонент помогает в поддержании оптимального соотношения воздух-топливо, что влияет на мощность, расход горючего и уровень выбросов. На основе полученных данных блок управления двигателем (ECU) корректирует подачу топлива и регулировку других параметров работы агрегата.

Необходимость точного измерения расхода воздуха обусловлена изменениями в условиях эксплуатации, такими как температура, давление и плотность воздуха. Датчик может также выполнять диагностику неполадок в системе, отправляя сигналы при возникновении отклонений от нормальных значений.

Таким образом, датчик массового расхода воздуха является важным элементом, который оказывает влияние на производительность автомобиля, его экономичность и выбросы вредных веществ в атмосферу.

Общие характеристики датчиков воздушного потока

Диапазон рабочей температуры датчиков достигает от -40°C до +125°C, что позволяет использовать их в различных климатических условиях. На точность, как правило, влияет качество изготовления, а также соблюдение производственных процессов. Чем выше точность, тем меньше отклонения в показаниях, что критично для правильной работы системы впрыска.

Система калибровки датчиков позволяет адаптировать их под конкретные условия работы. Многие устройства имеют возможность самодиагностики, что упрощает процесс обслуживания. Благодаря этому возможно быстро обнаружить неисправности и заняться ремонтом или заменой при необходимости.

Различные модели могут иметь инновационные технологии, такие как улучшенные алгоритмы обработки сигналов, которые минимизируют влияние вибраций и электромагнитных помех. Это способствует более точным показаниям и, как следствие, повышенной экономии топлива и снижению выбросов.

Типичный рабочий ресурс датчиков воздушного потока составляет от 100 до 150 тысяч километров. Однако, факторы эксплуатации и качество бензина могут значительно повлиять на срок службы. Рекомендуется периодически проверять состояние этих устройств, особенно после достижения значительных пробегов.

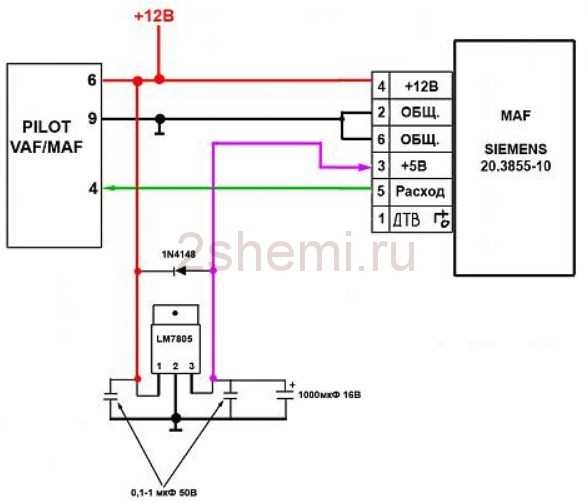

Схема подключения датчика с 4 контактами

Для правильного монтажа устройства, следует ознакомиться с назначением каждого из четырех контактов. Обычно их распределение выглядит следующим образом:

• Контакт 1: Питание — подсоединяется к положительному выходу питания (обычно 5V или 12V).
• Контакт 2: Земля — подключается к отрицательному выходу, обеспечивая общий режим с другими элементами системы.
• Контакт 3: Выход сигнала — передает информацию о потоке воздуха на блок управления. Этот контакт должен соединяться с соответствующим входом на контроллере.
• Контакт 4: Калибровочный сигнал — используется для настройки параметров работы устройства и может подключаться к диагностическому разъему.

Каждый из этих соединений имеет важное значение для функционирования устройства и требует точного соблюдения маркировки и схемы.

При проведении работ необходимо учитывать наличие соответствующего оборудования, чтобы избежать повреждений как датчика, так и системы автомобиля в целом. Особое внимание уделяйте качеству соединений и их изоляции.

Инструменты и материалы для подключения устройства

Для выполнения работы потребуется следующий набор инструментов и материалов:

• Мультиметр – необходим для измерения напряжения и проверки целостности цепей.
• Кабель с проводами – используйте качественные провода, подходящие по сечению для обеспечения надежного соединения.
• Паяльник и припой – пригодятся для надежного соединения проводов, особенно если требуется монтаж на постоянной основе.
• Криперы (клеммы) – эффективный способ соединения проводов без пайки, упрощают замену в случае неисправности.
• Изолента или термоусадочные трубки – для изоляции открытых контактов и защиты от коротких замыканий.
• Нож для резки проводов – необходим для подготовки проводов к соединению.
• Отвертка – используется для крепления клемм и подключения устройства к крепежам.
• Лупа – может пригодиться для визуальной проверки контактов и надписей на устройстве.

Перед началом работ убедитесь в наличии всех указанных материалов для обеспечения безопасного и качественного монтажа. Правильный выбор инструментов способствует уменьшению вероятности неисправностей и продлевает срок службы устройства.

Определение проводов по цветам

Для правильного определения назначения проводов важно знать, какой цвет соответствует определенной функции. В большинстве случаев можно столкнуться с общей палитрой. Вот основные цвета и их значения:

Важно учитывать, что значения могут варьироваться в зависимости от конкретной модели, поэтому рекомендуется сверять с документацией. Необходимо соблюдать осторожность, особенно при подключении устройств к сети питания, чтобы избежать короткого замыкания и повреждения. При отсутствии информации о цветовой кодировке лучше использовать мультиметр для проверки.

Проверка работоспособности ДМРВ до подключения

Также выполните проверку на наличие короткого замыкания. Мультиметр должен показывать бесконечное сопротивление между рабочими контактами при отсутствии питания. Это гарантирует, что прибор не имеет неисправностей.

Завершите тестирование проверкой выхода сигнала. С помощью осциллографа оцените форму сигнала на рабочем элементе при различных уровнях воздушного поток. Отклонения от ожидаемого значения могут свидетельствовать о неисправности.

Регулярное выполнение этих проверок позволит избежать проблем с запуском и работой двигателя после установки нового сенсора и обеспечить его оптимальное функционирование.

Этапы подключения устройства к системе

Подключение начинается с планирования местоположения устройства. Обеспечьте доступ к месту установки, чтобы снизить риск повреждений.

Затем аккуратно отсоедините старое оборудование, если таковое имеется. Внимательно отметьте, где и как были соединены компоненты. Это поможет избежать ошибок при установке нового устройства.

Используйте необходимые инструменты для подключения. Обычно это отвертки, мультиметр и изолента. Подготовьте все элементы заранее, чтобы процесс не затягивался.

Следующий шаг – соединение элементов, ориентируясь на цвета и маркировку. Обратите внимание на полярность и правильное подключение каждого элемента, чтобы избежать короткого замыкания или повреждения нового устройства.

После соединения выполните проверку всех контактов на их закрепление и надежность. Убедитесь, что все соединения выполнены корректно и прочно.

Завершив установку, подключите минусовой провод к аккумулятору. Это обеспечит наличие питания для нового устройства, затем включите зажигание, но не запускайте двигатель.

После этого переходите к проверке функциональности устройства. Используйте мультиметр для измерения напряжения и убедитесь, что все параметры соответствуют норме.

Заключительный этап – тестирование в условиях реальной эксплуатации. Следите за показаниями на панели и обращайте внимание на изменения в работе двигателя. При необходимости внесите коррективы в настройки.

Общие ошибки при подключении устройства

Игнорирование наличия клеммного блока также приводит к проблемам. Неправильное соединение может негативно сказаться на работоспособности устройства. Убедитесь, что все элементы находятся в идеальном состоянии перед установкой.

Не забывайте о необходимости очистки контактов перед установкой. Загрязнения и оксидные пленки могут препятствовать нормальному взаимодействию соединений, что в итоге снизит эффективность работы.

Избегайте подключения на работающем двигателе. Это может не только повредить устройство, но и вызвать короткое замыкание, что крайне нежелательно.

Перепутанные соединения часто становятся причиной некорректной работы аппаратуры. Уделяйте внимание цветам и правильному размещению проводов на соответствующих клеммах.

Не игнорируйте проверку целостности и состояния проводимости. Если элементы сигнализации показывают сбой, причиной может стать поврежденный провод или плохое соединение.

Избегайте стыков и соединений на ненадежных участках, так как это создает дополнительные точки отказа. Подключение должно быть выполнено с использованием качественных разъемов и инструментов.

Не забывайте о термических характеристиках. Использование неподходящих соединителей в условиях высокой температуры может привести к их деформации и, как следствие, к проблемам с взаимодействием. Подбирайте материалы, которые выдерживают заданные параметры.

Не допускайте провисания соединений, это может вызвать механическое повреждение и привести к снижению надежности связи.

Диагностика неисправностей датчика после подключения

Для оценки состояния устройства после его установки проведите следующие проверки:

1. Проверка сигналов: Используйте мультиметр для оценки выходного сигнала. Откройте зажигание, а затем измерьте напряжение на выходе. Оно должно соответствовать спецификациям, указанным в техдокументации.
2. Тестирование на работоспособность: Необходимо проверить, как изменяется сигнал при различных режимах работы двигателя (на холостом ходу, при ускорении и загрузке). Изменение параметров должно быть плавным.
3. Искажения в сигнале: Проверьте наличие скачков или нестабильности в показаниях. Это может свидетельствовать о том, что датчик не функционирует должным образом.
4. Температурные колебания: Оцените работу в зависимости от температуры. Некорректные показания при изменении температуры могут указывать на выход из строя.

Визуальный осмотр соединений также крайне важен:

• Убедитесь в правильности и надежности крепления всех элементов.
• Проверьте на наличие повреждений или коррозии.
• Обратите внимание на герметичность соединений.

Если все проверки не дают необходимых результатов, необходимо провести более углубленную диагностику, включая компьютерную. Это позволит выявить скрытые ошибки и неисправности в системе управления двигателем.

Замена датчика: когда и как проводить

Замена устройства необходима в следующих случаях:

• Постоянные ошибки в диагностике, указывающие на неисправность;
• Неравномерная работа двигателя, пропуски зажигания;
• Снижение мощности и увеличение расхода топлива;
• Визуальные повреждения корпуса датчика.

Перед заменой выполните проверку на неисправности. Используйте мультиметр для измерения сопротивления и напряжения в штатных условиях. Если показания не соответствуют норме, проведите следующие шаги:

1. Отключите аккумулятор, чтобы избежать короткого замыкания.
2. Отсоедините элементы крепления и аккуратно демонтируйте старый датчик.
3. Очистите место установки от загрязнений.
4. Установите новый блок, соблюдайте порядок подключения.
5. Закрепите датчик и повторно подключите аккумулятор.

После установки проведите диагностику для проверки корректности работы нового устройства. Обратите внимание на работу двигателя при различных режимах: холодный старт, прогрев, высокие и низкие нагрузки. При возникновении ошибок стоит перепроверить подключение и состояние других элементов системы.
